Dr.シンパイナッシーとは、
お客様の作業現場に赴き問題点を洗い出し、
対処法（カイゼン）をご提案する、
お悩み解決のエキスパートたちの呼び名です。
人手が足りない
うまく挿入できない
手作業で時間がかかる
ベテラン作業者しか
作業できないワークに
傷がついてしまうすぐピッチ飛びする
指先を怪我する
おそれがあるタングレスが工具に
潜り込む作業に必要な工具が
わからない
Case study 課題解決事例

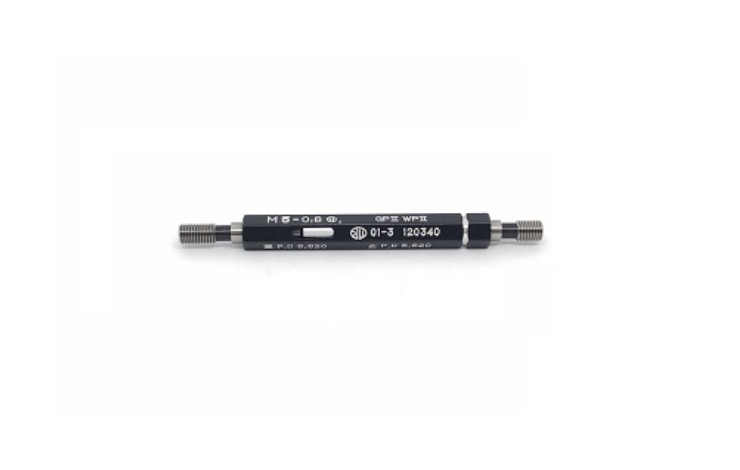

ヘリサートゲージ
Before
ヘリサートが入らない、入るとしてもキツい・・・
手作業で挿入する場合は入るが、電動ドライバーを使用した途端、挿入不良が頻発するようになった。
After
ヘリサートゲージでヘリサート挿入前に下穴を確認！
ヘリサートはタップで切られた溝に沿って挿入されていきますので、
下穴の寸法が狂っているとヘリサートが入らないなど不具合が起きる場合があります。
その為、ヘリサートゲージによるヘリサート挿入前の下穴チェックは、ヘリサートを挿入する上で重要な作業となります。
特にアルマイト処理等、ワークに表面処理を施している場合や、樹脂ワークは注意が必要です。
コスレキズナッシー
Before
ワークの傷はNGなんです……
ヘリサートを挿入する際に工具とワークが接触するので、接触痕がついてしまします。接
触痕をつけないように挿入するには作業者の目で挿入位置を確認しながら慎重に作業を進める必要があり、かなりのストレスが掛かっていました。
After
センサーやタイマーで挿入深さを コントロールし、設定した深さにヘリサートを挿入!
PLCでドライバーの動きを制御。設定した距離・時間で工具を自動反転させワークとの接触を防ぎます。

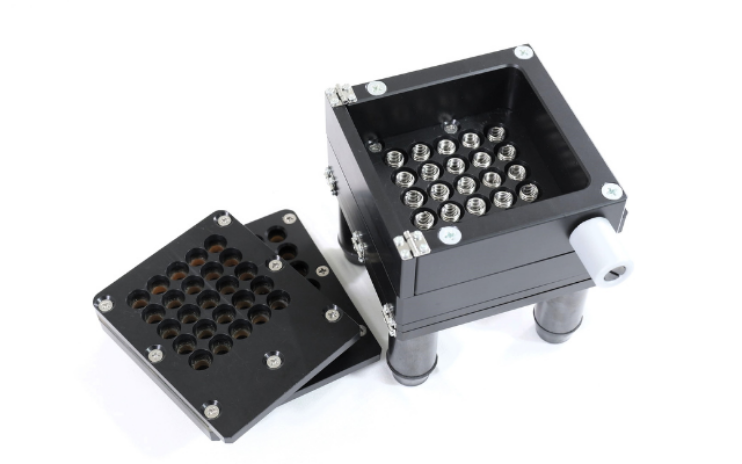

空転ナッシー
Before
タングレスを工具に 巻き付ける時に怪我しそう……
タングレスを工具に巻き付ける時に、工具先端に指先を近づける為、怪我をしたり指先が汚れたりしてしまう。
After
工具に触れずにタングレスを 巻き付ける事が出来る整列皿を開発!
整列皿に適量のタングレスを流し込むだで簡単に整列した状態になります。直接工
具に巻き付けられるので、怪我のリスクもありません。作業者の安全を確保します。

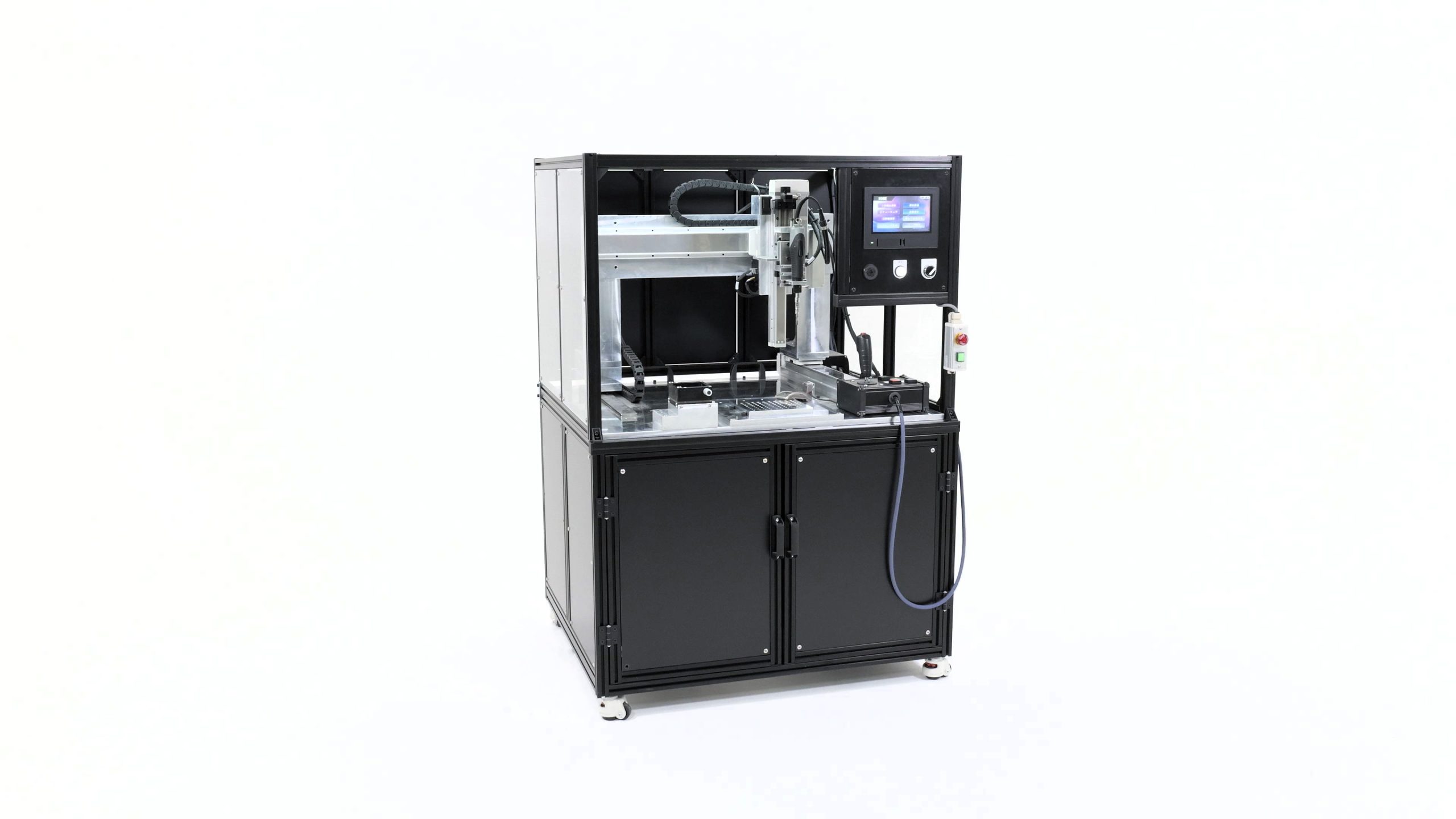

SiSーAUTO
Before
人手不足でヘリサート作業に 人を割いていられない……
今後も益々人員が減っていく中で、自動化も進めていきたい。
After
全自動でタングレスの挿入を実現!
工具への巻き付けからワークへの挿入まで全自動で行なえる装置を開発！事前に登録した座標に確実にタングレスを挿入します。

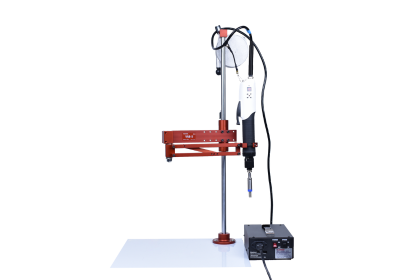

SiS（Sanyu inserter System)
Before
ヘリサートの挿入が難しい……
挿入する際にうまく入らず、現場で経験のあ
る人間しか使用できなかった。
After
誰でも簡単にヘリサートを挿入!
■ ヘリサート挿入工具
■ カウンター機能搭載の電動ドライバー
■ 3軸方向に操作可能な垂直アーム
を組み合わせる事により、作業者の経験に
頼りがちなヘリサート挿入作業を、誰でもミ
スなく簡単に出来るようにしました。
ヤマトビナッシー
Before
タングが上手く折り取れない……
タングが折れずに曲がってしまったり、強く叩きすぎてピッチ飛びするなど、力加減が難しいタング折取作業。タングの折り取りに失
敗した場合、抜き取り・再挿入など後処理に手間が掛かる。
After
タングを上に引き上げる事で 確実に折り取ります!
タングにヤマトビナッシーの先端を引っ掛けて上に引き上げる事で、素早く確実にタングを折り取れるようにしました。

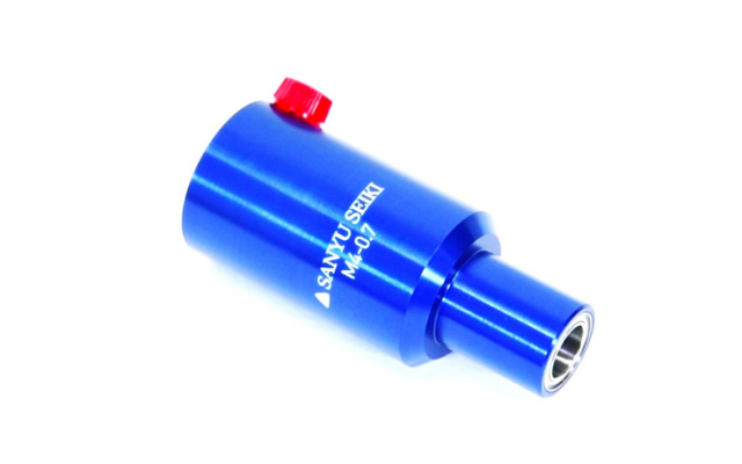

シンブレナッシー
Before
タングレスが工具に潜り込む……
挿入する際にタングレスが工具に潜り込んで挿入不良が発生してしまう。潜り込んだタ
ングレスを取り出す為に工具を一度ばらさなければならず、効率が悪い。
After
工具の芯ぶれを抑制し、 タングレスの潜り込みを防ぐ!
潜り込む原因は、工具の芯が振れている事によりワーク端面に工具が接触した衝撃で
タングレスが外れてしまうからです。ベアリングを使用し、工具の振れを抑制する事でタングレスが外れなくなります。
タングレス
Before
タングの折り取りに時間が掛かる……
タングを折る時にピッチ飛びしてしまったり、折れたタングが何処にいったか分からなくな
って探すのに時間が掛かったり、もっと効率よく作業を進めたい。
After
タングを無くして工数削減!
ヘリサート挿入後のタング折取作業が無く
なる事で作業効率が大幅にUPします。
